ZEISS T-SCAN10 20 激光三維掃描儀

所屬欄目：行業新聞作者：越聯儀器點擊率：發布時間：2021-09-13 18:01:09

模塊一體化概念

模塊一體化概念和完整的激光掃描儀解決方案為各種應用和表面檢測提供極高的靈活性。

及時發現偏差

省時省錢：該移動式測量解決方案可作用于車間現場，帶來直觀的零件分析，測量以及數模建立。

用戶引導性的軟件工作流程

T-SCAN系統現與GOM Inspect Suite軟件套裝結合。用戶可在視察器上實時查看掃描進度，并在掃描，探針探測和檢測過程中獲得軟件操作提示。

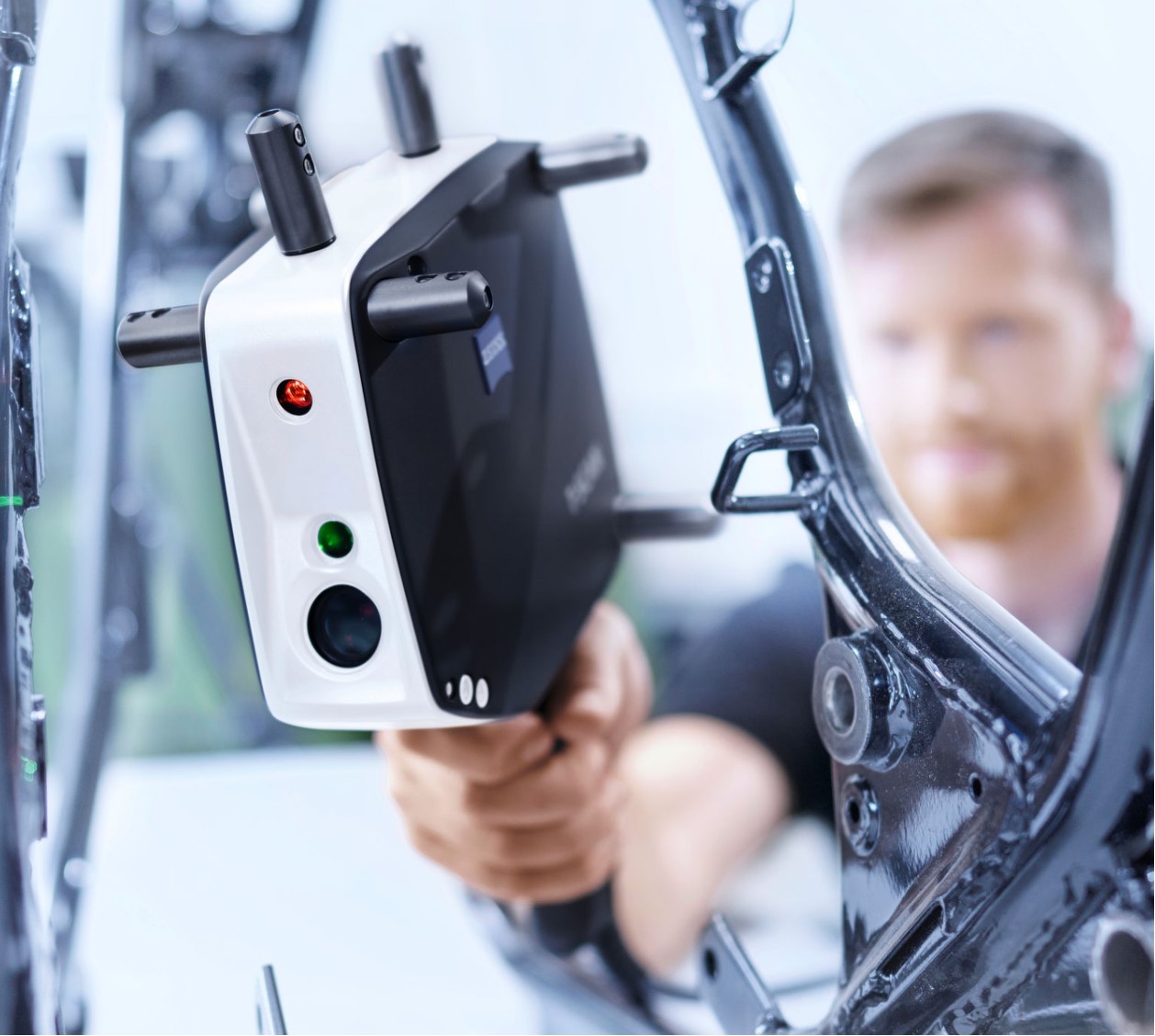

快速和高精度三維掃描

一系列出色的產品技術特征，比如適用于掃描各類物體表面的高動態范圍，創新攝像技術，高品質蔡司光學元件和高數據速率結合，確保了流暢的掃描過程和精確的測量結果。

動態參考

即使在移動的物體上也能高精度采集三維數據。動態參考功能可以讓您不受零部件運動和震動等惡劣條件影響，高效完成測量任務。

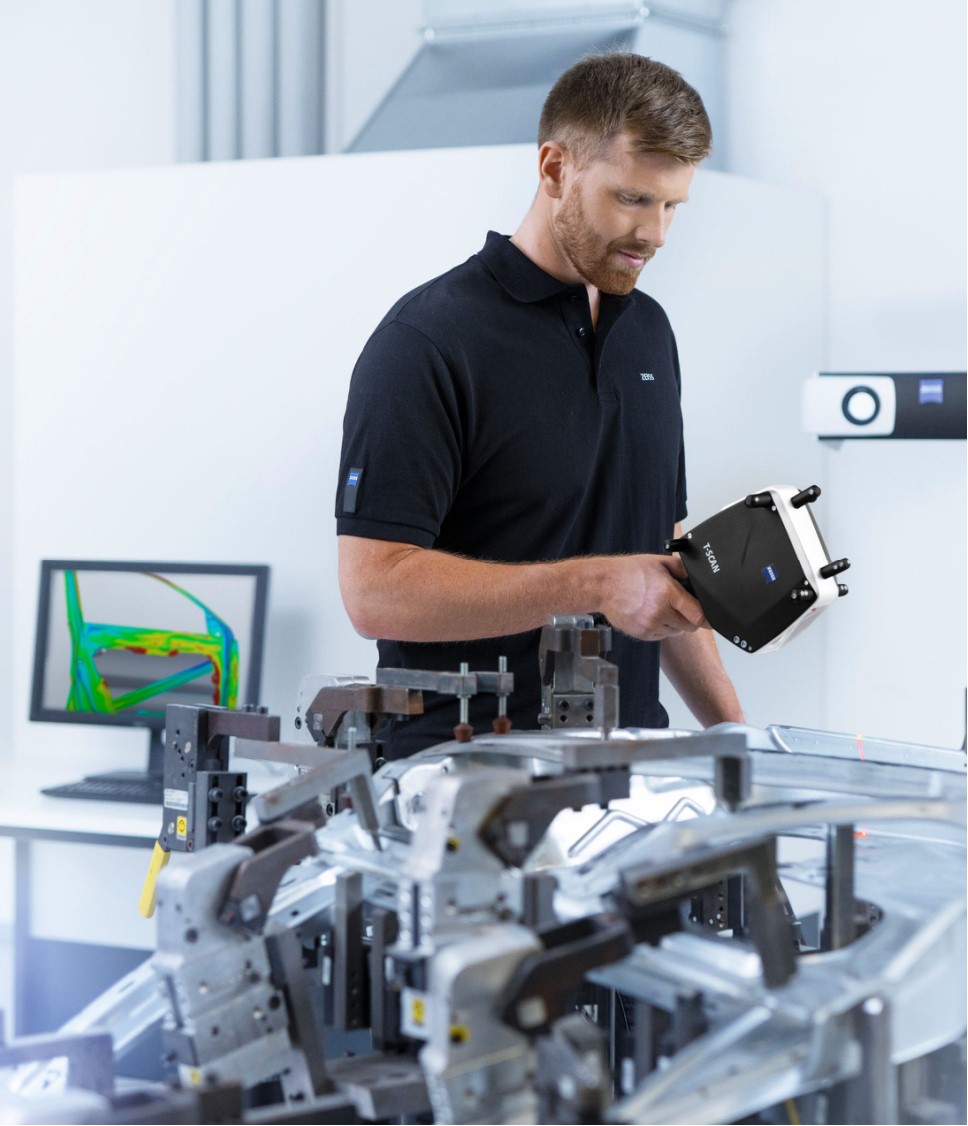

移動式計量室，三維數據采集直觀

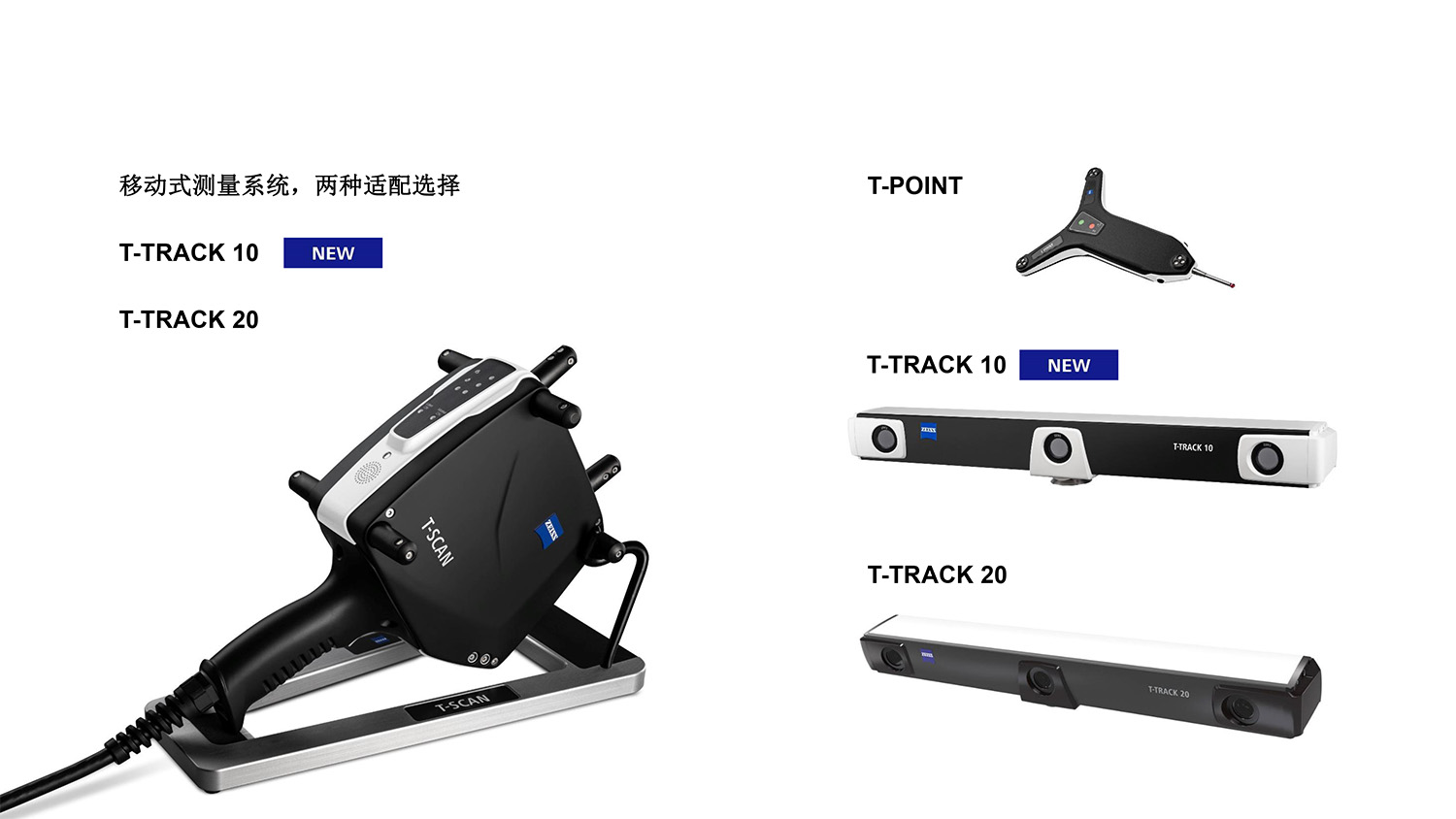

即刻捕捉三維數據，無需任何零件準備工作。模塊化的T-SCAN系統形成一套直觀且高精度的三維計量解決方案:

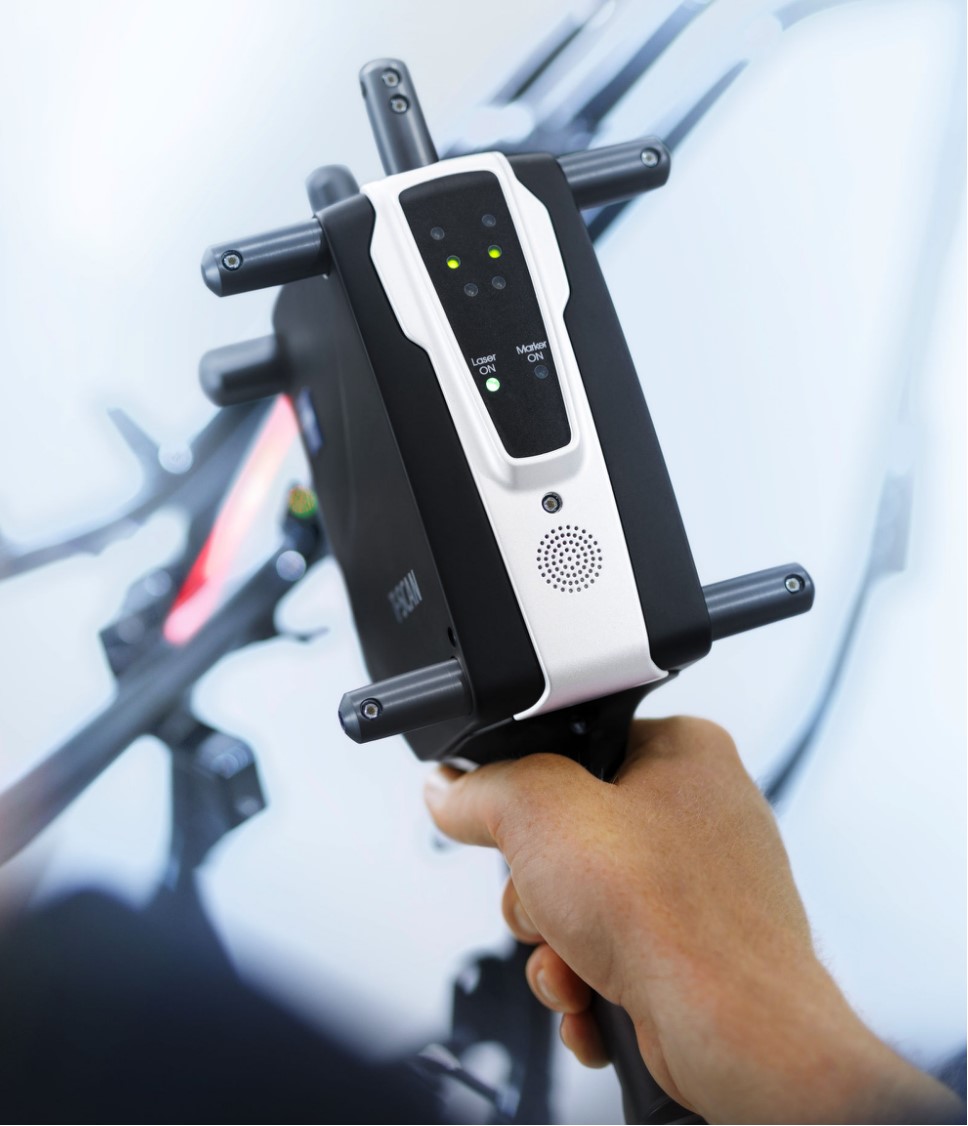

· 手持式T-SCAN激光掃描儀

· 光學跟蹤系統T-TRACK

· 接觸式探針T-POINT

· GOM Inspect Suite

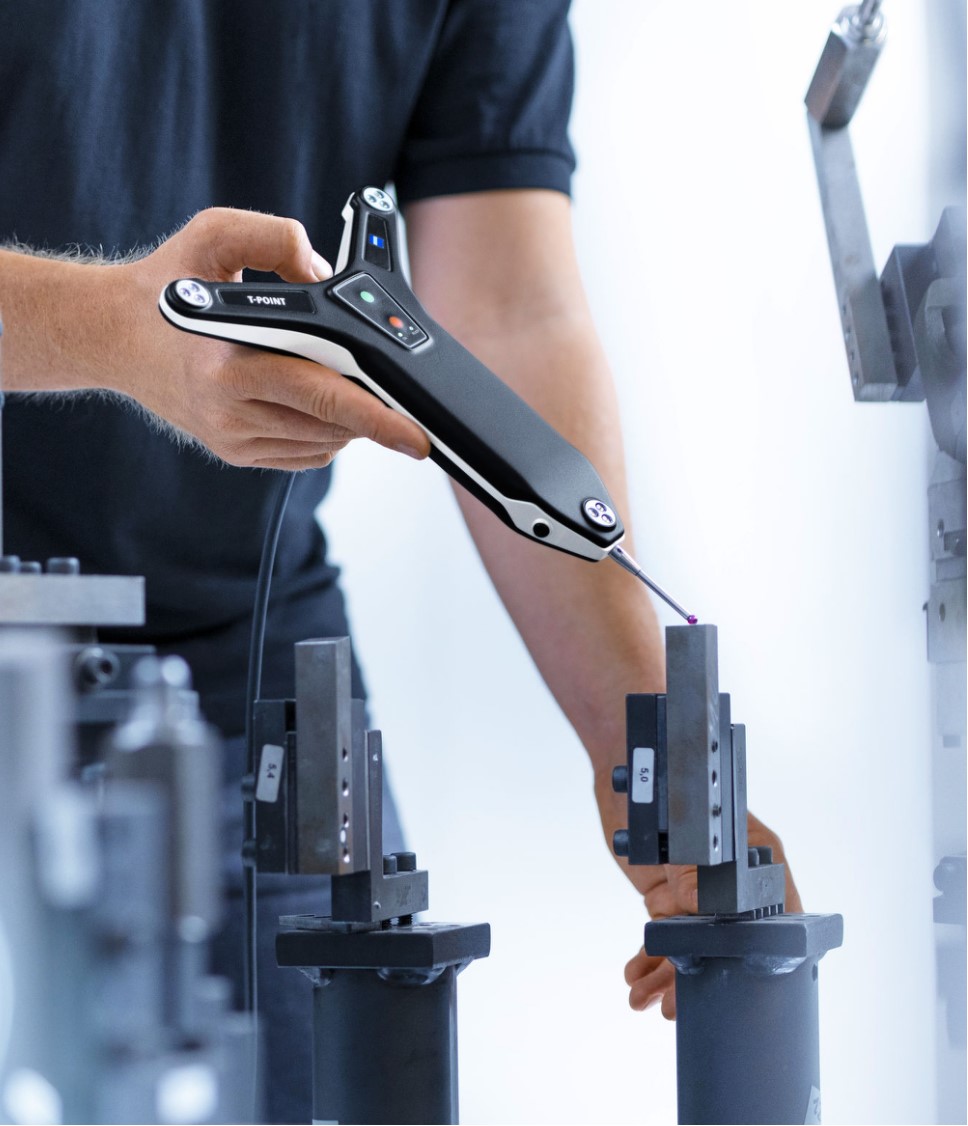

接觸式探針ZEISS T-POINT

用于單點測量零件表面

· 測量切邊，標準幾何形狀或光學測量手段難以進入的死角區域；

· 快速，穩定地采集目標位置的三維數據；

· 可與傳統的測量探針一起使用，更換起來方便快捷。

擴展您的測量體積ZEISS T-SCAN SMTs

通過使用T-SCAN SMT（球形標靶），您可以進一步擴展測量體積，甚至結合多個蔡司T-SCAN系統使用。當被測零件尺寸過大，或者表面形狀阻礙激光投射時，您可以將這個方便的多位置跟蹤器安裝到物體上，從而獲得精度一致的三維數據。

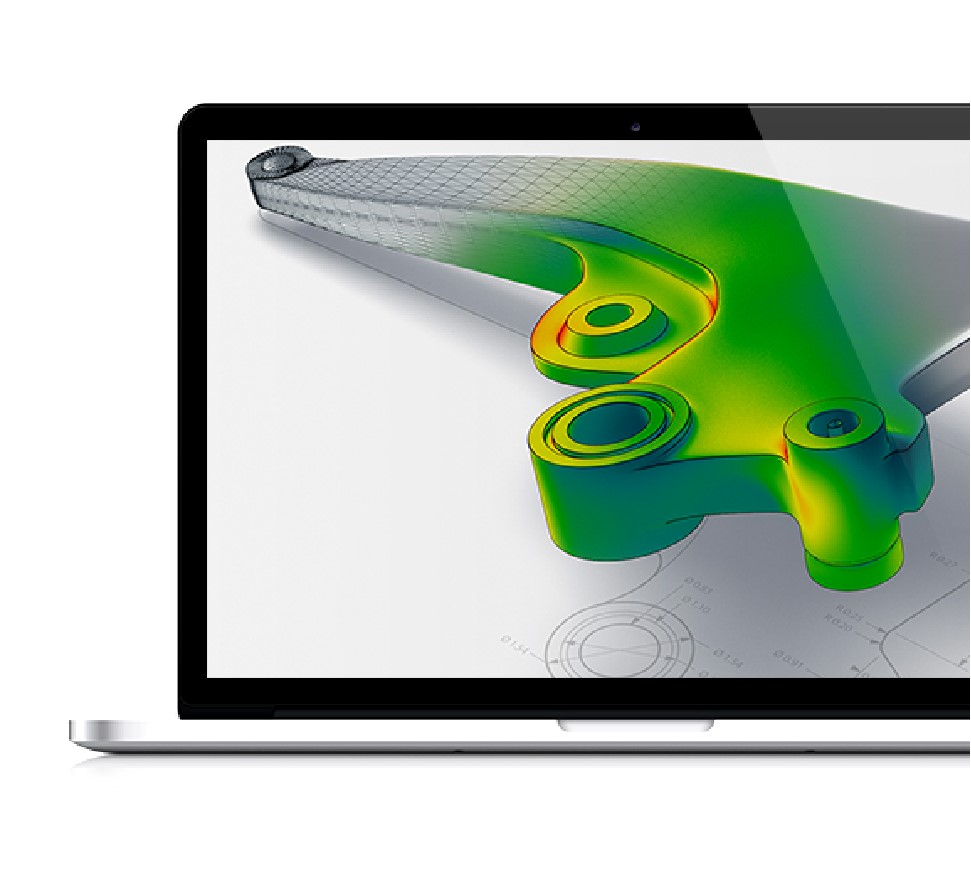

高過程可靠性GOM Inspect Suite

GOM Inspect Suite擁有成熟的三維計量體系標準。蔡司T-SCAN 目前與GOM Inspect Suite多合一軟件解決方案實現同步結合。測量和檢測均可以在軟件中執行，全參數化的工作流程確保所有過程步驟的可追溯性。此外軟件提供用戶操作指引，可輔助用戶進行掃描和探測，從而簡化并加快工作流程。

技術參數

測量深度	+/- 50 mm
線寬	至 125 mm
工作距離	150 mm
線頻率	至 330 Hz
數據速率	210,000 測點/秒
重量	1100 g
測頭尺寸(包括把手和IR pins)	300 x 170 x 150 mm
纜線長度	10 m
點間距	0.075 mm
激光等級 (IEC 60825-1:2014)	Class 2M （人眼安全）
軟件	GOM Inspect Suite

產品型號	T-SCAN 10	T-SCAN 20
測量距離：測量物到相機距離	2.0 m – 4.50 m	2.0 m – 6.0 m
測量體積	10 m3	20 m3
掃描視場	最大 2894 mm x 2324 mm	最大 3200 mm x 2500 mm
測量速率	最快 2.8 kHz	最快 2.8 kHz
重量	18.5 kg	18.5 kg
尺寸	1150 x 180 x 150 mm	1150 x 180 x 150 mm
軟件	GOM Inspect Suite	GOM Inspect Suite
精度可溯源	是	是
精確度	33+(33*L/1000)	40+(40*L/1000)
